ARMxy BL3 4 0系列是一款多功能工业ARM控制器，专为灵活的I / O配置而设计。BL340系列是基于T507-H处理器设计的工业级控制器，采用四核ARM Cortex-A53 CPU，时钟速度高达1.4GHz。它配备8/16GB eMMC和1/2GB DDR4，适用于广泛的应用。
BL3 4 0系列ARM嵌入式计算机提供丰富的接口，包括
1 x 1000Mhz 以太网端口、 2 x可选100Mhz 以太网端口、 2 x USB 2.0 端口、 1 x可选 HDMI 2.0a 端口、 1 x可选 X 系列 IO 板、 2 x可选 Y 系列 IO 板。这些接口支持各种功能，例如通信、PWM 输出、脉冲计数以及数据采集和控制。BL3 4 0 还支持 4K@30fps视频的硬件解码。
此外，它还内置Mini PCIe接口，支持蓝牙、WiFi、4G等通信模块。
BL340系列ARM嵌入式计算机支持Linux-4.9.170、Linux-RT-4.9.170、Ubuntu 18.04、Android 10等多种操作系统，并兼容Docker容器及Node-Red、Qt-5.12.5等图形界面开发工具。此外，BL340还兼容
BLIoTLink工业协议转换软件进行数据采集转换，可与各大主流物联网云平台及工业SCADA软件无缝集成。用户可通过BLRAT对BL340嵌入式计算机进行远程访问与维护，同时支持Node-Red，可快速在BL340上开发物联网应用。
BL3 4 0系列ARM嵌入式计算机经过严格的电气性能设计和高低温测试，确保稳定性和可靠性。采用DIN35导轨安装设计，适用于各种工业应用环境。
该款嵌入式计算机广泛应用于工业物联网、光伏发电及储能系统、自动化控制以及交通运输和铁路应用。
典型应用领域
u
工业控制
u
边缘计算
u
数据采集
u
储能系统
u
光伏发电
物
联网网关
u
轨道交通
u
智能设备
|
硬件
|
参数
|
|
中央处理器
|
T507-H，28纳米
|
|
4x ARM Cortex-A53 内核，时钟速度高达 1.416GHz。
|
|
GPU：G31 MP2，支持 OpenGL ES 1.0/2.0/3.2、Vulkan 1.1、OpenCL2.0
|
|
编码器：支持视频硬件编码。
|
|
解码器：支持视频硬件解码。
|
|
只读存储器
|
eMMC 8/16GB
|
|
内存
|
DDR4 1/2GByte
|
|
以太坊
|
RJ-45 , 1~3 , 1x1000M , 2x100M , ESD 等级 3 , EFT 等级 3
|
|
USB
|
2x USB2.0 HOST （USB1 、USB2 ），支持高速480Mbps、全速12Mbps、低速1.5Mbps模式， ESD等级3
|
|
HDMI
|
1x HDMI2.0a ，兼容 HDCP2.2 、HDCP1.4标准
|
|

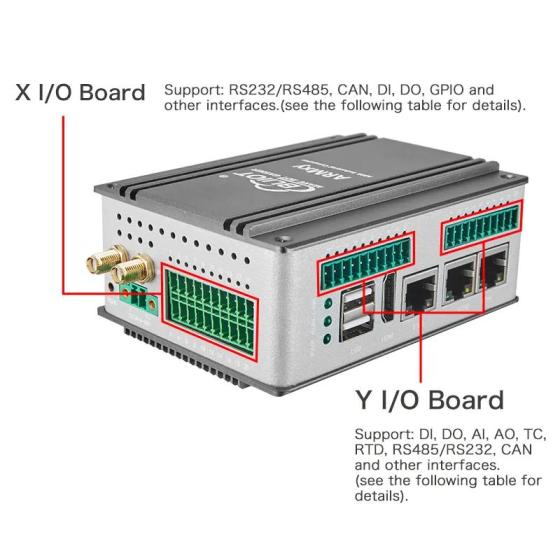

输入输出插槽
|
X系列IO板插槽：1个， X系列IO板，支持RS485、CAN、RS232、RS422、DI、DO、GPIO等；
Y 系列IO 板插槽：2个，Y 系列IO 板，支持RS485 、CAN 、RS232 、RS422 、DI 、DO 、继电器输出、AI 、AO 、PT100 、PT1000 、TC等。
|
|
引领
|
1 个电源指示灯
|
|
2x 用户可编程指示灯
|
|
迷你 PCIE
|
1 、支持蓝牙、WiFi、4G模块等。
|
|
SIM 卡 插槽
|
1 个 插槽，纳米
|
|
天线
|
2, 适用于4G/WIFI/GPS
|
|
调试
|
1个Micro USB调试端口
|
|
SD 插槽
|
1
|
|
重置
|
1 个重置按钮
|
|
看门狗
|
板载独立硬件看门狗
|
|
力量
|
额定DC 24V，支持9-36VDC宽电压范围
配备反极性保护和过流保护
带螺丝端子的 3 针接线盒
|
|
G接地
|
1 针 GND 端子
|
|
安装
|
DIN35导轨安装、壁挂安装
|
|
材料
|
铝合金外壳+不锈钢
|
|
方面
|
110*83*42mm 或110*83*48mm
|
|
软件
|
参数
|
|
核心
|
Linux-4.9.170，Linux-RT-4.9.170
|
|
文件系统
|
Buildroot-201902，Ubuntu 18.04，Android 10
|
|
GUI 开发工具
|
Qt-5.12.5
|
|
协议转换软件
|
BLIoTLink ，用于协议转换，如Modbus 、PLC 、BACnet 、IEC104 、MQTT 、OPC UA ，支持AWS IoTCore 、Thingsboard 、IgnitionSCADA 、Alibaba IoT、HUAWEI
物联网。
|
|
远程访问工具
|
BLRAT ，支持远程设备访问，方便进行远程维护。
|
|
其他软件
|
Node-Red 、Python 、Docker 、C# 、MySQL 、SQLite
|
ARMxy BL3 4 0 SOM 型号列表
您可以根据您的要求选择合适的 ROM、RAM 和温度等级。
|
模型
|
单片机
|
时钟速度
|
核心
|
嵌入式多媒体卡
|
DDR 4
|
温度
|
|
SOM3 4 0
|
T507-H
|
1.4 GHz
|
4 个 A53
|
8G字节
|
1G字节
|
-40~85 ℃
|
|
SOM3 4 1
|
T507-H
|
1.4 GHz
|
4 个 A53
|
16 GB
|
2 GB
|
-40~85 ℃
|
|
索姆3 4 2
|
T507-H
|
1.4 GHz
|
4 个 A53
|
8G字节
|
1G字节
|
0~ 70 ℃
|
|
索姆3 4 3
|
T507-H
|
1.4 GHz
|
4 个 A53
|
16 GB
|
2 GB
|
0~ 70 ℃
|
X 系列IO 板型号列表
您可以根据您的需求选择合适的X系列IO板，确保X系列IO板上的针脚数与工控机外壳兼容。
|
模型
|
RS232/RS485
|
能
|
直接投资
|
做
|
通用输入输出
|
别针
|
|
X10
|
2
|
X
|
X
|
X
|
X
|
6针
|
|
X11
|
1
|
1
|
X
|
X
|
X
|
6针
|
|
X12
|
X
|
X
|
2
|
2
|
X
|
6针
|
|
X13
|
X
|
X
|
4
|
X
|
X
|
6针
|
|
X14
|
X
|
X
|
X
|
4
|
X
|
6针
|
|
X15
|
X
|
X
|
X
|
X
|
4
|
6针
|
|
X20
|
4
|
X
|
X
|
X
|
X
|
10针
|
|
X21
|
2
|
2
|
4
|
4
|
X
|
20针
|
|
X22
|
4
|
X
|
4
|
4
|
X
|
20针
|
|
X23
|
2
|
X
|
8
|
8
|
X
|
20针
|
|
X24
|
2
|
X
|
16
|
X
|
X
|
20针
|
|
X25
|
2
|
X
|
X
|
16
|
X
|
20针
|
|
X26
|
X
|
X
|
X
|
X
|
16
|
20针
|
|
X27
|
8
|
X
|
X
|
X
|
X
|
20针
|
Y 系列IO 板型号列表
您可以根据您的要求选择合适的 Y 系列 IO 板，因为 Y 系列 IO 模块与所有 Y 插槽兼容。
|
模型
|
描述
|
|
模型
|
描述
|
|
Y01
|
4输入+4输出, NPN
|
Y41
|
4路模拟量输出, 0/4~20mA
|
|
Y02
|
4输入+4输出, PNP
|
Y43
|
4路模拟量输出, 0~5/10V
|
|
Y03
|
4输入+4输出,继电器
|
Y46
|
4路模拟量输出, ±5V/±10V
|
|
Y11
|
8输入, NPN
|
Y51
|
2RTD ，3线PT100
|
|
Y12
|
8输入, PNP
|
Y52
|
2RTD ，3线PT1000
|
|
Y21
|
8路输出, PNP
|
Y53
|
2RTD ，4线PT100
|
|
Y22
|
8路输出
|
Y54
|
2RTD ，4线PT1000
|
|
Y24
|
4D O，接力
|
Y56
|
电阻测量
|
|
Y31
|
4AI ，单端， 0/4~20mA
|
Y57
|
电压测量
|
|
Y33
|
4AI ，单端， 0~5/10V
|
Y58
|
4TC
|
|
Y34
|
4AI ，差动， 0~5/10V
|
Y91
|
4高速计数模块
|
|
Y36
|
4AI ，差分，±5V/±10V
|
Y61
|
4 RS485或RS232
|
|
|
|
Y62
|
1CAN+3RS485 或RS232
|
电磁兼容性测试
|
测试
|
界面
|
标准
|
等级
|
描述
|
|
ESD 抗扰度
|
电源端口
信号端口
|
GB/T 17626.2-2018 / IEC61000-4-2:2008
|
3 级
|
空气±8KV，接触±6KV
|
|
EFT 免疫力
|
电源端口
信号端口
|
GB/T 17626.4-2018 / IEC61000-4-4:2012
|
3 级
|
|
|
浪涌（雷击）抗扰度
|
电源端口
信号端口
|
GB/T 17626.5-2019 / IEC61000-4-5:2014
|
3 级
|
|
|
对射频场感应干扰的传导敏感性
|
电源端口
信号端口
|
GB/T 17626.6-2017 / IEC61000-4-6:2013
|
3 级
|
10V/150kHz~80MHz
|
|
传导干扰
|
电源端口
信号端口
|
GB/T 6113.201-2018 / CISPR 16-2-1:2017
|
150kHz~30MHz
|
|
|
测试
|
标准
|
状况
|
|
冷启动及低温运行
|
GB/T 2423.1-2008
|
测试环境温度-40 ℃
|
|
热启动和高温运行
|
GB/T 2423.2-2008
|
测试环境温度60 ℃
|
|
恒定的湿度和热量
|
GB/T 2423.3-2016
|
试验环境湿度+40 ℃ /95%RH
|
|
高低温冲击
|
GB/T 2423.22-2012
|
在-40°C和60°C之间快速切换30秒后启动（无凝露）。
|
|
温度变化
|
GB/T 2423.22-2012
|
在通电测试条件下进行-40°C至60°C的温度循环测试。
|
|
正弦振动
|
GB/T 2423.10-2019
|
在产品处于关机状态时进行带包装和不带包装的振动测试。
|
|
自由落体
|
ISTA 2A-2011GB/T 2423.7-2018GB/T 6587-2012
|
在产品关闭的情况下进行带包装的跌落测试。
|
