ARMxy BL330 系列是一款多功能工业 ARM 控制器，专为灵活的I / O 配置而设计。它基于 T113-i 双核 ARM Cortex-A7 + 玄铁 C906 RISC-V + HiFi4 DSP 异构多核处理器。这款工业级计算机采用时钟速度高达1.2GHz 的 ARM Cortex-A7 处理器。它配备 256Mbyte NAND Flash 或 4/8GByte eMMC 存储选项，并提供 128M/256M/512M/1GByte DDR3 RAM 和 ROM 的各种组合。
BL330系列ARM嵌入式计算机提供丰富的接口，包括
1 x 1000Mhz 以太网端口2 x可选100Mhz以太网端口2 x USB 2.0 端口1 x可选HDMI 2.0a 端口1 x可选 X 系列 IO 板2 x可选Y 系列 IO 板。这些接口支持各种功能，例如通信、PWM 输出、脉冲计数以及数据采集和控制。BL330 还支持 视频的硬件解码。
此外，它还内置Mini PCIe接口，支持蓝牙、WiFi、4G等通信模块。
BL330系列ARM嵌入式计算机支持丰富的操作系统和开发工具，包括Linux-5.4.61和Linux-RT-5.4.61内核、 Ubuntu 20.04操作系统、 Docker容器、 Node-Red 、用于图形界面开发的Qt-5.12.5和Qt-5.11.3 。此外， BL330兼容BLIoTLink工业协议转换软件，用于数据采集和转换，可与各种主流物联网云平台和工业SCADA软件无缝集成。用户可以利用BLRAT对BL330嵌入式计算机进行远程访问和维护。此外，通过对Node-Red的支持，用户可以在BL330上快速开发物联网应用。
BL330系列ARM嵌入式计算机经过严谨的电气性能设计和高低温测试，确保稳定性和可靠性，采用DIN35导轨安装设计，适用于各种工业应用环境。
该款嵌入式计算机广泛应用于工业物联网、光伏发电及储能系统、自动化控制以及交通运输和铁路应用。
|
硬件
|
参数
|
|
中央处理器
|
T113-i ，22nm ，2x ARM Cortex-A7 ，时钟速度 高达1.2GHz
|
|
2x ARM Cortex-A7 ，时钟速度 高达1.2GHz
|
|
1x HiFi4 DSP ，时钟速度 高达600MHz
|
|
1x XuanTie C906 RISC-V ( 64位)，时钟速度 高达1008MHz
|
|
|
|
解码器：JPEG/MJPEG
|
|
只读存储器
|
256Mbyte Nand Flash或4/8GByte eMMC
|
|
内存
|
128M/256M/512M/1GByte DDR3
|
|
以太坊
|
RJ-45 , 1~3 , 1x1000M , 2x100M , ESD 等级 3 , EFT 等级 3
|
|
USB
|
2x USB2.0 主机( USB1 、USB2 )、ESD 等级 3
|
|
HDMI
|
1x HDMI2.0a ，兼容 HDCP2.2 、HDCP1.4标准，最高支持1080@60fps
|
|

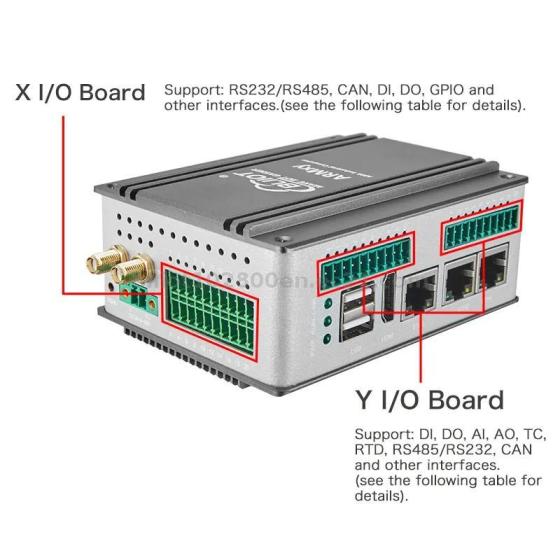

输入输出插槽
|
X系列IO板插槽：1个， X系列IO板，支持RS485、CAN、RS232、RS422、DI、DO、GPIO等；
Y 系列IO 板插槽：2个，Y 系列IO 板，支持RS485 、CAN 、RS232 、RS422 、DI 、DO 、继电器输出、AI 、AO 、PT100 、PT1000 、TC等。
|
|
引领
|
1 个电源指示灯
|
|
2x 用户可编程指示灯
|
|
迷你 PCIE
|
1 、支持蓝牙、WiFi、4G模块等。
|
|
SIM 卡 插槽
|
1 个 插槽，纳米
|
|
天线
|
2, 适用于4G/WIFI/GPS
|
|
调试
|
1个Micro USB调试端口
|
|
SD 插槽
|
1
|
|
重置
|
1 个重置按钮
|
|
看门狗
|
板载独立硬件看门狗
|
|
力量
|
额定DC 24V，支持9-36VDC宽电压范围
配备反极性保护和过流保护
带螺丝端子的 3 针接线盒
|
|
G接地
|
1 针 GND 端子
|
|
安装
|
DIN35导轨安装、壁挂安装
|
|
材料
|
铝合金外壳+不锈钢
|
|
方面
|
110*83*42mm 或110*83*48mm
|
|
软件
|
参数
|
|
内核
|
Linux- 5.4.61版本
|
|
文件系统
|
安装Ubuntu 20.04
|
|
GUI 开发工具
|
更新
|
|
协议转换软件
|
BLIoTLink ，用于协议转换，如Modbus 、PLC 、BACnet 、IEC104 、MQTT 、OPC UA ，支持AWS IoTCore 、Thingsboard 、IgnitionSCADA 、Alibaba IoT、HUAWEI
物联网。
|
|
远程访问工具
|
BLRAT ，支持远程设备访问，方便进行远程维护。
|
|
其他软件
|
Node-Red 、Python 、Docker 、C# 、MySQL 、SQLite
|
1.
产品选择
ARMxy系列ARM嵌入式控制器采用灵活的设计理念，用户可以根据需要选择不同的SOM板来定制ROM和RAM的组合，并可选配多种X、Y板来实现多样化的IO配置，满足不同应用场景的需求。
产品命名规范
主机型号 - SOM 型号 - X 板型号 - Y1 板型号 - Y2 板型号
例如，如果我们有一个特定的产品配置：
主机型号：BL330
SOM 型号：SOM330
X板型号：X 10
完整的产品名称为：
BL330 - SOM330 -X 10
意味着 1 个以太网端口、256MB NAND Flash、256MB DDR3 RAM 和 2 个 RS485 端口。
如果需要添加 WiFi，则需要在主机型号后附加“W”。
例如：BL330W-SOM330-X10
如果需要添加 4G 模块，请在主机型号后附加“L”。
例如：BL330L-SOM330-X10
ARMxy BL330 型号列表
|
模型
|
以太坊
|
USB
|
HDMI
|
X板输入输出
投币口
|
Y 板输入输出
投币口
|
方面
|
|
BL330
|
1x1000MHz
|
2
|
十
|
1x6PIN
|
十
|
42x83x110毫米
|
|
BL330A
|
1x1000MHz
|
2
|
十
|
1x20PIN
|
十
|
42x83x110毫米
|
|
BL330B
|
1x1000MHz
|
2
|
十
|
1x20PIN
|
2
|
48x83x110毫米
|
|
BL330C
|
1x1000MHz
|
2
|
十
|
1x10PIN
|
十
|
42x83x110毫米
|
|
BL331
|
1个1000兆赫, 1个100兆赫
|
2
|
十
|
1x6PIN
|
十
|
42x83x110毫米
|
|
BL331A
|
1个1000兆赫, 1个100兆赫
|
2
|
十
|
1x20PIN
|
十
|
42x83x110毫米
|
|
BL331B
|
1个1000兆赫, 1个100兆赫
|
2
|
十
|
1x20PIN
|
2
|
48x83x110毫米
|
|
BL332
|
1个1000MHz , 2个100MHz
|
2
|
1
|
1x6PIN
|
十
|
42x83x110毫米
|
|
BL332A
|
1个1000MHz , 2个100MHz
|
2
|
1
|
1x20PIN
|
十
|
42x83x110毫米
|
|
BL332B
|
1个1000MHz , 2个100MHz
|
2
|
1
|
1x20PIN
|
2
|
48x83x110毫米
|
ARMxy BL330 SOM 型号列表
您可以根据您的要求选择合适的 ROM、RAM 和温度等级。
|
模型
|
单片机
|
时钟速度
|
内核
|
闪存
|
嵌入式多媒体卡
|
DDR3
|
温度
|
|
SOM330
|
T113-i
|
1.2GHz
|
2 个 A7
|
256兆字节
|
/
|
256兆字节
|
-40~85 ℃
|
|
SOM331
|
T113-i
|
1.2GHz
|
2 个 A7
|
256兆字节
|
/
|
128兆字节
|
-40~85 ℃
|
|
SOM332
|
T113-i
|
1.2GHz
|
2 个 A7
|
/
|
4G字节
|
256兆字节
|
-40~85 ℃
|
|
SOM333
|
T113-i
|
1.2GHz
|
2 个 A7
|
/
|
4G字节
|
512兆字节
|
-40~85 ℃
|
|
SOM334
|
T113-i
|
1.2GHz
|
2 个 A7
|
/
|
8G字节
|
512兆字节
|
-40~85 ℃
|
|
SOM335
|
T113-i
|
1.2GHz
|
2 个 A7
|
/
|
8G字节
|
1G字节
|
-40~85 ℃
|
|
SOM336
|
T113-i
|
1.2GHz
|
2 个 A7
|
/
|
4G字节
|
256兆字节
|
-20~70 ℃
|
X 系列IO 板型号列表
您可以根据您的需求选择合适的X系列IO板，确保X系列IO板上的针脚数与工控机外壳兼容。
|
模型
|
RS232/RS485
|
能
|
直接投资
|
做
|
通用输入输出
|
别针
|
|
X10
|
2
|
十
|
十
|
十
|
十
|
6针
|
|
X11
|
十
|
2
|
十
|
十
|
十
|
6针
|
|
X12
|
1
|
1
|
十
|
十
|
十
|
6针
|
|
X13
|
十
|
十
|
2
|
2
|
十
|
6针
|
|
X14
|
十
|
十
|
4
|
十
|
十
|
6针
|
|
X15
|
十
|
十
|
十
|
4
|
十
|
6针
|
|
X16
|
十
|
十
|
十
|
十
|
4
|
6针
|
|
X20
|
4
|
十
|
十
|
十
|
十
|
10针
|
|
X21
|
3
|
1
|
十
|
十
|
十
|
10PIN
|
|
X22
|
2
|
2
|
十
|
十
|
十
|
10PIN
|
|
X23
|
4
|
十
|
4
|
4
|
十
|
20针
|
|
X24
|
3
|
1
|
4
|
4
|
十
|
20针
|
|
X25
|
2
|
2
|
4
|
4
|
十
|
20针
|
|
X26
|
2
|
十
|
8
|
4
|
十
|
20针
|
|
X27
|
1
|
1
|
8
|
4
|
十
|
20针
|
|
X28
|
2
|
十
|
12
|
十
|
十
|
20针
|
|
X29
|
1
|
1
|
12
|
十
|
十
|
20针
|
|
X30
|
十
|
十
|
十
|
十
|
16
|
20针
|
Y 系列IO 板型号列表
您可以根据您的要求选择合适的 Y 系列 IO 板，因为 Y 系列 IO 模块与所有 Y 插槽兼容。
当选择Y63时，不能选择第二个Y系列IO板。
|
模型
|
描述
|
|
模型
|
描述
|
|
Y01
|
4输入+4输出, NPN
|
Y41
|
4路模拟量输出, 0/4~20mA
|
|
Y02
|
4输入+4输出, PNP
|
Y43
|
4路模拟量输出, 0~5/10V
|
|
Y11
|
8输入, NPN
|
Y46
|
4路模拟量输出, ±5V/±10V
|
|
Y12
|
8输入, PNP
|
Y51
|
2RTD ，3线PT100
|
|
Y21
|
8路输出, PNP
|
Y52
|
2RTD ，3线PT1000
|
|
Y22
|
8路输出
|
Y53
|
2RTD ，4线PT100
|
|
Y24
|
4D O，接力
|
Y54
|
2RTD ，4线PT1000
|
|
Y31
|
4AI ，单端， 0/4~20mA
|
Y56
|
电阻测量
|
|
Y33
|
4AI ，单端， 0~5/10V
|
Y57
|
电压测量
|
|
Y34
|
4AI ，差动， 0~5/10V
|
Y58
|
4TC
|
|
Y36
|
4AI ，差分，±5V/±10V
|
Y63
|
4 RS485或RS232
|
2.
电磁兼容性测试
|
测试
|
界面
|
标准
|
等级
|
描述
|
|
ESD 抗扰度
|
电源端口
信号端口
|
GB/T 17626.2-2018 / IEC61000-4-2:2008
|
3 级
|
空气±8KV，接触±6KV
|
|
EFT 免疫力
|
电源端口
信号端口
|
GB/T 17626.4-2018 / IEC61000-4-4:2012
|
3 级
|
|
|
浪涌（雷击）抗扰度
|
电源端口
信号端口
|
GB/T 17626.5-2019 / IEC61000-4-5:2014
|
3 级
|
|
|
对射频场感应干扰的传导敏感性
|
电源端口
信号端口
|
GB/T 17626.6-2017 / IEC61000-4-6:2013
|
3 级
|
10V/150kHz~80MHz
|
|
传导干扰
|
电源端口
信号端口
|
GB/T 6113.201-2018 / CISPR 16-2-1:2017
|
150kHz~30MHz
|
|
3.
环境适应性测试
|
测试
|
标准
|
状况
|
|
冷启动及低温运行
|
GB/T 2423.1-2008
|
测试环境温度-40 ℃
|
|
热启动和高温运行
|
GB/T 2423.2-2008
|
测试环境温度60 ℃
|
|
恒定的湿度和热量
|
GB/T 2423.3-2016
|
试验环境湿度+40 ℃ /95%RH
|
|
高低温冲击
|
GB/T 2423.22-2012
|
在-40°C和60°C之间快速切换30秒后启动（无凝露）。
|
|
温度变化
|
GB/T 2423.22-2012
|
在通电测试条件下进行-40°C至60°C的温度循环测试。
|
|
正弦振动
|
GB/T 2423.10-2019
|
在产品处于关机状态时进行带包装和不带包装的振动测试。
|
|
自由落体
|
ISTA 2A-2011GB/T 2423.7-2018GB/T 6587-2012
|
在产品关闭的情况下进行带包装的跌落测试。
|
