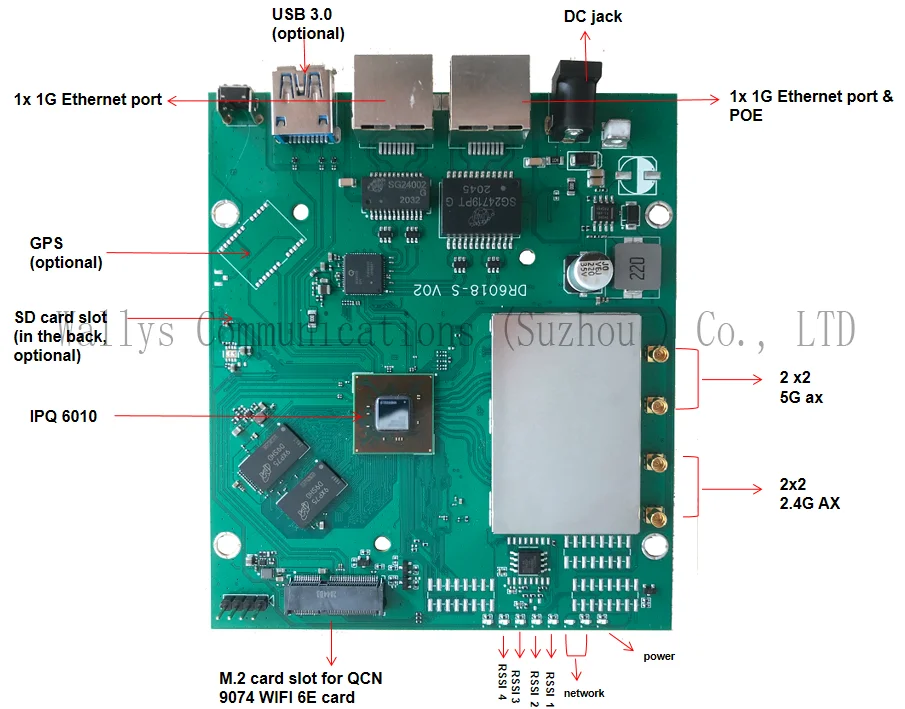

DR6018-S V02 Support OpenWRT, Support:QCN9074 WiFi Card IPQ6010 802.11ax 2x2 2.4G&5G

沃利斯通讯（苏州）有限公司

网址：https :  //www.wallystech.com/

产品网址：https://www.wallystech.com/products_show.php?id=41&lm=1

凭借超过15年的无线行业经验和敏锐的市场嗅觉，Wallys设计和制造了许多高品质、高性价比的路由器板和无线网卡

在纷繁复杂的市场中，沃利斯的产品脱颖而出，得到合作伙伴的肯定。从802.11 a-ax开始，Wallys始终紧跟最前沿的无线技术，旨在帮助客户抢占先机，占领市场，引领合作共赢。

DR6018-S V02 支持 OpenWRT，支持：QCN9074  WiFi 卡 IPQ6010/IPQ6018/IPQ6000 802.11ax 2x2 2.4G&5G

四核 ARM 64bit A53 1.8GHz 处理器

1GB DDRL3L 系统内存

8MB NOR 闪存，256MB NAND 闪存

支持动态频率选择 (DFS)

2x2 板载 2.4GHz 无线电，高达 573Mbps 的物理数据速率

2x2 板载 5GHz 无线电，高达 1201Mbps 的物理数据速率

• 绝对最大额定值

•


• 范围	评分	单元
  电源电压	24V~48V(直流插孔)	伏
  工作温度范围	-40 到 +70	℃
  储存温度范围	-45 到 +105	℃
  工作湿度范围	5 至 +95（非冷凝）	%

•


• 硬件规格

•


• 象征	范围
  中央处理器	高通-Atheros IPQ6010
  CPU频率	四核 ARM 64 位 A53 1.8 GHz 处理器
  系统内存	1GB (2x 512MB) DDR3L 16 位接口，32 位内存总线设计
  以太网端口	1 x 1Gbps 以太网端口和 POE 1x 1Gbps 以太网端口
  NGFF 插槽	M.2 (NGFF) “E Key” Socket with MiniPCIe 3.0（用于 WiFi 模块）
  SD 卡插槽	1x SD 卡插槽（可选）
  USB /头	1x USB 3.0 端口（可选）
  供电点	24V~48V无源POE/有源POE(支持802.3bt)
  直流插孔	24V ~48V 电源
  LED 表头	2.0 间距排针
  串行端口	1x 串行端口 4 针连接器
  无线的	板载 2x2 2.4GHz MU-MIMO OFDMA 802.11b/g/n/ax，每条链最大 23dBm 板载 2x2 5GHz MU-MIMO OFDMA 802.11a/n/ac/ax，每条链最大 20dBm 4 个 MMCX 连接器
  不闪	8MB
  闪存	256MB
  DDR	256MB~512MB
  尺寸	125mm x 105mm x 20mm

•


• 无线电发射规格(5180MHz-5825MHz)

•


• 操作模式	数据速率	力量		宽容
  		1 链	2 链
  5GHz 802.11ax HE20	MCS0	20dBm	23dbm	±2dB
  	MCS1	20dBm	23dBm	±2dB
  	MCS2	20dBm	23dBm	±2dB
  	MCS3	20dBm	23dBm	±2dB
  	MCS4	19dBm	22dBm	±2dB
  	MCS5	18dBm	21dBm	±2dB
  	MCS6	17dBm	20dBm	±2dB
  	MCS7	16dBm	19dBm	±2dB
  	MCS8	15dBm	18dBm	±2dB
  	MCS9	14dBm	17dBm	±2dB
  	MCS10	13dBm	16dBm	±2dB
  	MCS11	13dBm	16dbm	±2dB
  5GHz 802.11ax HE400	MCS0	20dBm	23dbm	±2dB
  	MCS1	20dBm	23dBm	±2dB
  	MCS2	20dBm	23dBm	±2dB
  	MCS3	20dBm	23dBm	±2dB
  	MCS4	19dBm	22dBm	±2dB
  	MCS5	18dBm	21dBm	±2dB
  	MCS6	17dBm	20dBm	±2dB
  	MCS7	16dBm	19dBm	±2dB
  	MCS8	15dBm	18dBm	±2dB
  	MCS9	14dBm	17dBm	±2dB
  	MCS10	13dBm	16dBm	±2dB
  	MCS11	13dBm	16dbm	±2dB
  5GHz 802.11ax HE80	MCS0	20dBm	23dbm	±2dB
  	MCS1	20dBm	23dBm	±2dB
  	MCS2	20dBm	23dBm	±2dB
  	MCS3	20dBm	23dBm	±2dB
  	MCS4	19dBm	22dBm	±2dB
  	MCS5	18dBm	21dBm	±2dB
  	MCS6	17dBm	20dBm	±2dB
  	MCS7	16dBm	19dBm	±2dB
  	MCS8	15dBm	18dBm	±2dB
  	MCS9	14dBm	17dBm	±2dB
  	MCS10	13dBm	16dBm	±2dB
  	MCS11	13dBm	16dbm	±2dB

•


• 无线电发射规格(2412MHz-2482MHz)

•


• 操作模式	数据速率	力量		宽容
  		1 链	2 链
  2.4Ghz 802.11ax HE20	MCS0	23dbm	26dbm	±2dB
  	MCS1	23dBm	26dBm	±2dB
  	MCS2	23dBm	26dBm	±2dB
  	MCS3	23dBm	26dBm	±2dB
  	MCS4	23dBm	26dBm	±2dB
  	MCS5	23dBm	26dBm	±2dB
  	MCS6	23dBm	26dBm	±2dB
  	MCS7	22dBm	25dBm	±2dB
  	MCS8	21dBm	24dBm	±2dB
  	MCS9	21dBm	24dBm	±2dB
  	MCS10	18dBm	21dBm	±2dB
  	MCS11	17dbm	20dbm	±2dB
  2.4Ghz 802.11ax HE40	MCS0	23dbm	26dbm	±2dB
  	MCS1	23dBm	26dBm	±2dB
  	MCS2	23dBm	26dBm	±2dB
  	MCS3	23dBm	26dBm	±2dB
  	MCS4	23dBm	26dBm	±2dB
  	MCS5	23dBm	26dBm	±2dB
  	MCS6	23dBm	26dBm	±2dB
  	MCS7	22dBm	25dBm	±2dB
  	MCS8	21dBm	24dBm	±2dB
  	MCS9	21dBm	24dBm	±2dB
  	MCS10	21dBm	24dBm	±2dB
  	MCS11	19dbm	22dbm	±2dB

•


• GPIO 引脚映射

•


• GPIO 引脚映射
  别针	信号	别针	信号
  GPIO_0	AUDIO_MUTE_BUT	GPIO_1	QPIC_BUSY_N
  GPIO_2	MIC_VOL_M	GPIO_3	QPIC_WE_N
  GPIO_4	QPIC_RE_N	GPIO_5	QPIC_DAT4
  GPIO_6	QPIC_DAT5	GPIO_7	QPIC_DAT6
  GPIO_8	QPIC_DAT7	GPIO_9	WPS
  GPIO_10	QPIC_CLE_N	GPIO_11	QPIC_NAND_CE_N
  GPIO_12	QPIC_DAT1	GPIO_13	QPIC_DAT2
  GPIO_14	QPIC_DAT3	GPIO_15	QPIC_DAT0
  GPIO_16	MIC_KPD_PWR_N	GPIO_17	QPIC_ALE
  GPIO_18	KYPD_HOME_N	GPIO_19	地线
  GPIO_20	Boot_Config(PULL_DOWN)	GPIO_21	静音开
  GPIO_22	ADC_RST	GPIO_23	WSA_SWR_CLK
  GPIO_24	WSA_SWR_DATA	GPIO_25	PWM_LED_RST
  GPIO_26	Boot_Config(PULL_DOWN)	GPIO_27	WSA_EN_R
  GPIO_28	WSA_EN_L	GPIO_29	PDM_CLK0
  GPIO_30	PDM_DATA0	GPIO_31	PDM_CLK1
  GPIO_32	PDM_DATA1	GPIO_33	EXT_MCLK2_ADC
  GPIO_34	MIC_VOL_P	GPIO_35	LED_5G
  GPIO_36	PCIE0_WAKE	GPIO_37	LED_2GS
  GPIO_38	SPI0_CLK	GPIO_39	SPI0_CS_NI
  GPIO_40	SPI0_味噌	GPIO_41	SPI0_MOSI
  GPIO_42	BLSP2_SCL	GPIO_43	BLSP2_SDA
  GPIO_44	BLSP2_UART_RX	GPIO_45	BLSP2_UART_TX
  GPIO_46	BLSP5_SCL	GPIO_47	BLSP5_SDA
  GPIO_48	数控	GPIO_49	Boot_Config(PULL_DOWN)
  GPIO_50	LED_USB0	GPIO_51	BT_PRIORITY_PTA11
  GPIO_52	WLA_ACTI_PTA12	GPIO_53	BT_ACT_PTA10
  GPIO_54	Boot_Config(PULL_DOWN)	GPIO_55	数控
  GPIO_56	数控	GPIO_57	数控
  GPIO_58	数控	GPIO_59	PCIE0_CLK_REQ
  GPIO_60	PCIE0_RSTn	GPIO_61	数控
  GPIO_62	SD_DET	GPIO_63	SD_WP
  GPIO_64	MDC	GPIO_65	MDIO
  GPIO_66	SD_LDO_EN	GPIO_67	数控
  GPIO_68	数控	GPIO_69	SPI_CLK_UART_RTSn
  GPIO_70	SPI_CS_UART_CTSn	GPIO_71	SPI_MISO_UART_RX
  GPIO_72	SPI_MOSI_UART_TX	GPIO_73	USB_OTG
  GPIO_74	数控	GPIO_75	马里布_RESET
  GPIO_76	NAPA_INT0	GPIO_77	NAPA_RESET
  GPIO_78	QTZ_INT	GPIO_79	QTZ_RESET

•


• 启动配置开关

•


• Boot_Config Switch1(S7)
  启动配置			启动界面选择
  S7A	S7B	S7C
  0	0	0	SPI NOR。（默认）
  0	0	1	eMMC
  0	1	0	QPIC，并行NAND
  0	1	1	USB3.0
  1	0	0	SPI-NOR-GPT
  S7D			启动界面选择
  0			从代码 ram 启动。（默认）
  1			从 ROM 启动
  Boot_Config Switch2(S9)
  启动配置			启动界面选择
  0			无身份验证。（默认）
  1			需要验证

•
